Tiêu chuẩn ống đồng máy lạnh là gì? Kích thước và cách chọn chuẩn

Việc lắp đặt ống đồng máy lạnh đúng tiêu chuẩn đóng vai trò quan trọng trong việc đảm bảo thiết bị vận hành ổn định và bền bỉ. Hãy cùng Siêu Thị Điện Máy – Nội Thất Chợ Lớn tìm hiểu các tiêu chuẩn ống đồng máy lạnh chi tiết qua bài viết dưới đây nhé!

Tiêu chuẩn ống đồng khi lắp đặt máy lạnh: Kích thước và cách lựa chọn phù hợp

Ống đồng của máy lạnh, còn được biết đến với tên gọi ống đồng dẫn gas, là một thành phần quan trọng trong hệ thống máy lạnh. Chức năng chính của nó là dẫn khí gas từ dàn nóng đến dàn lạnh và ngược lại. Ống đồng máy lạnh thường được sản xuất từ chất liệu đồng nguyên chất hoặc hỗn hợp của đồng và nhôm, giúp đảm bảo hiệu suất và độ bền của hệ thống.

Ống đồng máy lạnh

Lựa chọn kích thước ống đồng điều hòa phù hợp là một bước quan trọng trong quá trình lắp đặt máy lạnh. Cả thợ lắp đặt và người sử dụng đều cần hiểu rõ về điều này để đảm bảo việc lắp đặt và sửa chữa diễn ra thuận lợi.

Lựa chọn kích thước ống đồng máy lạnh đúng tiêu chuẩn giúp máy lạnh hoạt động hiệu quả hơn trong quá trình làm lạnh. Khi kích thước không phù hợp có thể làm giảm hiệu suất làm lạnh của máy điều hòa.

Lắp đặt ống đồng không đúng sẽ ảnh hưởng đến hiệu suất làm lạnh

Việc chọn sai kích thước ống đồng có thể dẫn đến lãng phí năng lượng do hiệu suất làm lạnh giảm đi. Điều này không chỉ ảnh hưởng đến chi phí sử dụng mà còn gây tổn hại cho môi trường.

Kích thước ống đồng không đúng tiêu chuẩn có thể gây ra các vấn đề an toàn như rò rỉ khí gas. Vấn đề này có thể đe dọa sự an toàn của người dùng và có thể làm hỏng máy lạnh.

Bảo đảm an toàn cho người dùng

Chọn đúng kích thước ống đồng điều hòa là điều kiện để hưởng đầy đủ quyền lợi bảo hành từ nhà sản xuất. Khi sử dụng ống đồng không đúng tiêu chuẩn có thể dẫn đến việc bị chối bảo hành.

Mỗi loại máy lạnh có yêu cầu về kích thước ống đồng khác nhau. Để chọn đúng kích thước phù hợp, cần xem xét các yếu tố sau đây.

Ống đồng chia thành hai loại: ống vào và ống ra. Ống vào nối từ dàn nóng vào dàn lạnh, trong khi ống ra nối từ dàn lạnh ra dàn nóng. Kích thước của ống vào thường nhỏ hơn so với ống ra.

Ống đồng có đa dạng kích thước

Ngoài ra, kích thước của ống đồng cũng phụ thuộc vào loại gas sử dụng. Ví dụ, máy sử dụng gas R22, độ dày tiêu chuẩn của ống đồng là từ 0,51 đến 0,61mm và đối với gas R410a, độ dày tiêu chuẩn của ống đồng là ít nhất 0,61mm.

Lưu ý: Thông tin trên chỉ mang tính chất tham khảo. Để biết thông tin chính xác và phù hợp cho dòng máy lạnh trong nhà của bạn, hãy tham khảo ý kiến từ thợ có chuyên môn. Họ có thể cung cấp thông tin chi tiết và tư vấn phù hợp với nhu cầu và điều kiện cụ thể của thiết bị.

Độ dài ống đồng giữa dàn nóng và dàn lạnh cần tuân theo các quy định của nhà sản xuất để đảm bảo hiệu suất hoạt động của máy lạnh.

Việc lắp đặt ống đồng quá ngắn có thể gây tắc nghẽn, khiến cho dung môi/gas không đủ thời gian để quay về máy nén, dẫn đến hỏng hóc nghiêm trọng. Ngược lại, việc lắp đặt ống đồng quá dài có thể làm cho máy lạnh hoạt động không hiệu quả, khiến quá trình làm lạnh chậm hơn hoặc không làm lạnh được. Hơn nữa, nếu vượt quá độ dài quy định sẽ khiến cho hãng sản xuất từ chối bảo hành sản phẩm.

Mỗi hãng máy lạnh có các độ dài lắp đặt ống đồng khác nhau, thông thường dao động từ khoảng 3m đến 15m hoặc 20m đối với các máy có công suất lớn. Độ dài lý tưởng để máy lạnh hoạt động tối ưu thường là từ 3m đến 7m. Thông tin chi tiết về độ dài lắp đặt cho từng loại máy có thể được tìm thấy trong phần thông số kỹ thuật của sản phẩm.

Chiều cao chênh lệch giữa dàn nóng và dàn lạnh là một yếu tố quan trọng cần được xem xét khi lắp đặt hệ thống máy lạnh.

Đối với hầu hết người dùng, chiều cao chênh lệch giữa dàn nóng và dàn lạnh không có ảnh hưởng nhiều, đặc biệt khi cả hai được lắp đặt trên cùng một tầng trong nhà. Tuy nhiên, thông số này quan trọng đối với các công trình như tòa nhà cao tầng, chung cư, và căn hộ.

Chiều cao chênh lệch này phải tuân theo các quy định của nhà sản xuất và phụ thuộc vào độ dài của ống đồng. Việc đảm bảo sự cân đối về chiều cao giữa hai bộ phận này sẽ giúp cho hệ thống máy lạnh hoạt động ổn định và hiệu quả hơn.

Cần tuân thủ độ cao chênh lệch giữa dàn nóng và dàn lạnh

Đối với trường hợp đường ống đồng quá dài hay quá ngắn khi lắp đặt máy lạnh, có thể thực hiện các biện pháp sau:

• Đường ống quá dài: Nếu chiều dài đường ống vượt quá mức quy định (thường là 15m cho máy treo tường công suất 9000BTU - 12000BTU), có thể khắc phục bằng cách bổ sung một lượng gas nhỏ vào hệ thống. Thông thường, lượng gas bổ sung sẽ là khoảng 20g/m vượt quá mức cho phép.
• Đường ống quá ngắn: Trong trường hợp đường ống quá ngắn, có thể khắc phục bằng cách nối dài đường ống cho đúng tiêu chuẩn kỹ thuật do nhà sản xuất khuyến cáo.
• Máy lạnh công suất lớn: Khi lắp đặt máy lạnh có công suất lớn hơn 9000BTU - 12000BTU, chiều dài đường ống cũng có nhiều sự thay đổi theo tiêu chuẩn của nhà sản xuất. Các hãng sản xuất hiện nay cũng cung cấp nhiều mẫu máy lạnh cho phép kéo dài đường ống để đáp ứng nhu cầu của người tiêu dùng khi không gian lắp đặt hạn chế.

Nếu gặp vấn đề về đường ống đồng khi lắp đặt máy lạnh, bạn nên liên hệ với trung tâm sửa chữa uy tín để được hỗ trợ an toàn và đúng cách.

Liên hệ với trung tâm sửa chữa nếu gặp vấn đề về đường ống đồng để đảm bảo an toàn

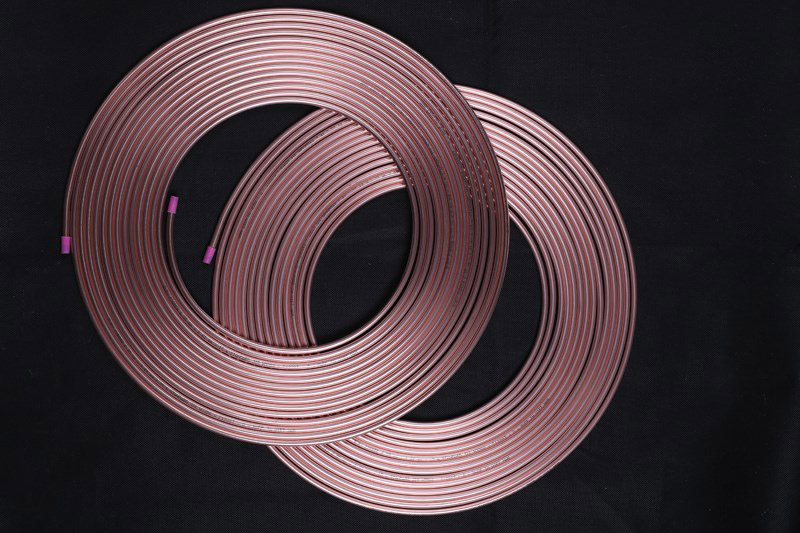

Ống đồng cuộn PC (Pancake Coil) là một trong những loại ống đồng máy lạnh được sử dụng phổ biến nhất hiện nay. Sản phẩm thường có chiều dài tiêu chuẩn từ 15m đến 30 – 45m, linh hoạt theo nhu cầu lắp đặt thực tế.

Chiều dài đường kính phổ biến của ống gồm: Ø6.35 mm, Ø9.52 mm, Ø12.7 mm và Ø15.88 mm, phù hợp với nhiều mức công suất máy lạnh khác nhau.

Về độ dày, ống đồng cuộn PC có mức tối thiểu khoảng 0.61 mm. Tuy nhiên, với các dòng máy lạnh sử dụng môi chất lạnh áp suất cao như gas R410A hoặc R32, các nhà sản xuất hiện nay khuyến nghị nên sử dụng ống có độ dày từ 0.81 mm trở lên để đảm bảo độ bền, hạn chế rò rỉ và giúp hệ thống vận hành ổn định hơn.

Ống đồng cuộn PC máy lạnh được sử dụng phổ biến trong lắp đặt điều hòa

Ống đồng cuộn LWC (còn gọi là ống đồng bành) là loại ống đồng dạng cuộn lớn, thường có trọng lượng trên 100 kg và chiều dài có thể lên đến hàng nghìn mét. Nhờ đặc điểm này, sản phẩm được sử dụng phổ biến trong các công trình quy mô lớn.

Ống có độ dày dao động từ 0.27 – 1.2 mm và thường được ủ mềm trước khi đưa vào sử dụng nhằm tăng độ dẻo, giúp dễ dàng uốn cong và thi công linh hoạt hơn.

Với chiều dài vượt trội, ống đồng cuộn LWC giúp hạn chế tối đa các mối nối trong quá trình lắp đặt, từ đó giảm nguy cơ rò rỉ gas và nâng cao độ bền cho hệ thống. Loại ống này đặc biệt phù hợp với những không gian rộng, kết cấu phức tạp hoặc các hệ thống điều hòa trung tâm yêu cầu kỹ thuật cao.

Ống đồng cuộn LWC kích thước lớn, chiều dài hàng trăm mét dùng cho hệ thống máy lạnh

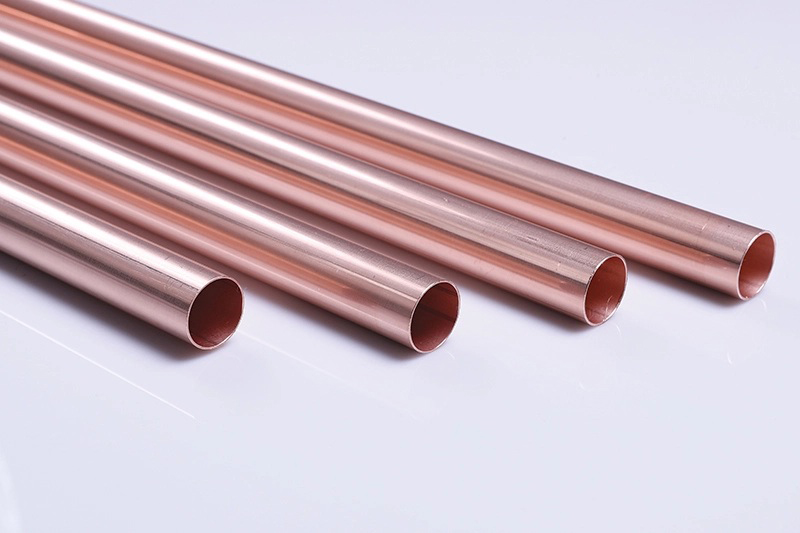

Ống đồng thẳng (hay còn gọi là ống đồng cây) là loại ống có chiều dài phổ biến từ 2 – 6 m, với đường kính đa dạng trong khoảng Ø4.76 – 41.28 mm. Nhờ thiết kế dạng thẳng, sản phẩm thường được ứng dụng trong sản xuất dàn trao đổi nhiệt, các loại van ngành lạnh và nhiều thiết bị công nghiệp khác.

Bên cạnh đó, để đáp ứng nhu cầu sử dụng đa dạng, ống đồng thẳng còn được sản xuất với nhiều mức độ cứng khác nhau như: ống cứng, ống bán cứng, ống ủ sáng và ống ủ mềm. Điều này giúp người dùng dễ dàng lựa chọn loại ống phù hợp với từng mục đích thi công và yêu cầu kỹ thuật cụ thể.

Ống đồng thẳng máy lạnh dùng trong hệ thống trao đổi nhiệt và thiết bị lạnh

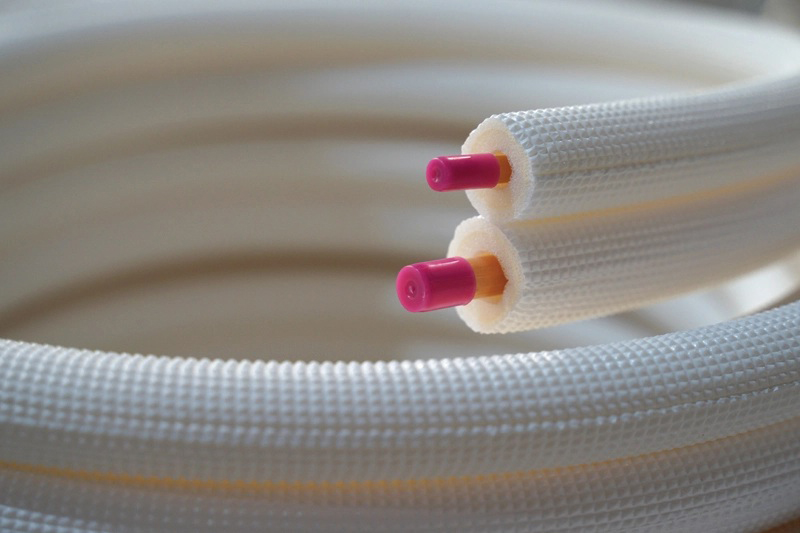

Ống đồng luồn xốp bảo ôn là giải pháp tối ưu giúp nâng cao hiệu quả cho hệ thống máy lạnh. Loại ống này có chiều dài tối đa lên đến khoảng 50 m và được bọc sẵn lớp xốp bảo ôn bên ngoài, giúp tiết kiệm thời gian thi công và đảm bảo đúng kỹ thuật lắp đặt.

Nhờ lớp bảo ôn tích hợp, sản phẩm mang lại nhiều lợi ích nổi bật như:

• Bảo vệ ống đồng khỏi tác động của môi trường, tăng độ bền và độ an toàn khi sử dụng.
• Hạn chế tình trạng ăn mòn trong quá trình trao đổi nhiệt.
• Giảm thất thoát nhiệt, từ đó giúp tiết kiệm điện năng hiệu quả.
• Hỗ trợ giảm tiếng ồn khi vận hành, đặc biệt phù hợp với các công trình và tòa nhà lớn.

Ống đồng bọc bảo ôn giúp cách nhiệt, tiết kiệm điện cho máy lạnh

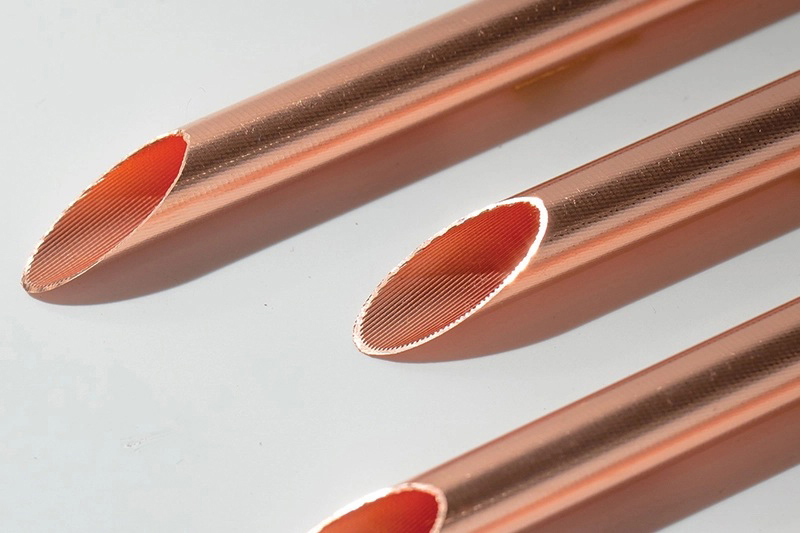

Ống đồng vằn trong là dòng sản phẩm hiện đại, ngày càng được ưa chuộng trong lĩnh vực máy lạnh nhờ khả năng tối ưu hiệu suất làm lạnh. Loại ống này có các kích thước đường kính phổ biến như Ø5 mm, Ø7 mm, Ø7.94 mm, Ø8 mm, Ø9.52 mm và Ø12.7 mm, phù hợp với nhiều hệ thống điều hòa khác nhau.

Điểm đặc biệt của ống nằm ở cấu trúc các rãnh vằn xoắn dọc bên trong lòng ống. Thiết kế này giúp cải thiện đáng kể quá trình trao đổi nhiệt giữa môi chất lạnh và thành ống.

Nhờ đó, ống đồng vằn trong mang lại nhiều ưu điểm nổi bật như:

• Tăng hiệu suất trao đổi nhiệt, giúp máy lạnh làm lạnh nhanh và hiệu quả hơn.
• Tiết kiệm nguyên vật liệu nhờ thiết kế tối ưu với kích thước nhỏ hơn so với ống trơn.
• Duy trì hiệu suất cao dù kích thước ống nhỏ, góp phần giúp thiết kế máy lạnh ngày càng gọn nhẹ và hiện đại.

Ống đồng vằn trong tăng hiệu suất trao đổi nhiệt cho máy lạnh

Lưu ý: Thông tin trên chỉ mang tính chất tham khảo. Mỗi dòng máy và môi chất lạnh sẽ yêu cầu kích thước ống khác nhau. Nên kiểm tra thông số từ hãng hoặc tài liệu kỹ thuật để đảm bảo lắp đặt đúng tiêu chuẩn.

Hỏi: Tôi có thể dùng ống đồng của máy cũ cho máy mới không?

Trả lời: Không nên. Máy cũ thường dùng gas R22, trong khi máy mới dùng R32/R410A. Dầu trong ống cũ không tương thích và áp suất chịu tải khác nhau sẽ gây hỏng máy mới.

Hỏi: Ống đồng máy lạnh giá bao nhiêu tiền một mét?

Trả lời: Giá dao động từ 130.000đ - 210.000đ/mét tùy vào đường kính, độ dày và thương hiệu ống.

Hỏi: Tại sao máy lạnh mới lắp nhưng không lạnh sâu?

Trả lời: Rất có thể thợ đã dùng ống quá dài hoặc không hút chân không đúng kỹ thuật khi lắp đặt.

Như vậy, việc lựa chọn và sử dụng ống đồng đúng tiêu chuẩn là một phần quan trọng trong quá trình lắp đặt máy lạnh. Bằng cách tuân thủ các tiêu chuẩn kỹ thuật, người tiêu dùng có thể đảm bảo sự ổn định và hiệu quả của máy lạnh trong quá trình sử dụng.
