Sơ đồ và nguyên lý mạch điện máy lọc nước RO

Máy lọc nước RO ứng dụng công nghệ lọc thẩm thấu ngược hiện đại, giúp loại bỏ tạp chất và mang đến nguồn nước tinh khiết. Nếu bạn đang tìm hiểu về sơ đồ và nguyên lý mạch điện của máy lọc nước RO, hãy cùng Siêu Thị Điện Máy – Nội Thất Chợ Lớn khám phá chi tiết trong bài viết sau để hiểu rõ cách hệ thống này hoạt động nhé!

Sơ đồ và nguyên lý mạch điện máy lọc nước RO

Máy lọc nước RO (Reverse Osmosis) là thiết bị lọc nước hiện đại ứng dụng công nghệ thẩm thấu ngược, có khả năng loại bỏ hiệu quả các tạp chất, cặn bẩn, hóa chất độc hại cũng như vi khuẩn gây hại trong nước. Bên cạnh đó, một số dòng máy RO còn được tích hợp lõi lọc bổ sung khoáng chất, giúp cải thiện vị nước và hỗ trợ sức khỏe người dùng với nguồn nước tinh khiết, an toàn.

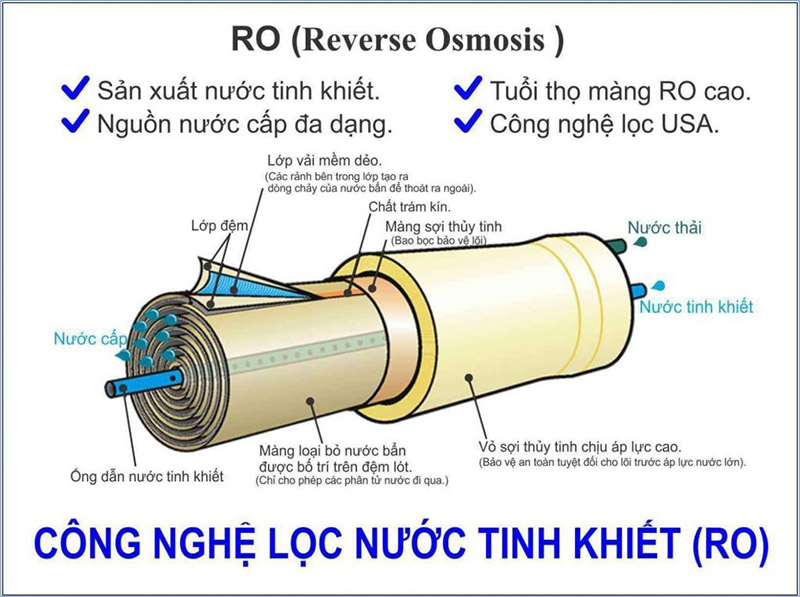

Máy lọc nước RO sử dụng công nghệ thẩm thấu ngược

Công nghệ RO là phương pháp lọc nước hiện đại sử dụng màng lọc siêu nhỏ với kích thước khe lọc chỉ 0.0001 micromet. Màng lọc này hoạt động dựa trên nguyên lý dùng áp lực cao từ máy bơm để tạo ra dòng chảy mạnh, giúp phân tử nước di chuyển qua màng lọc, đồng thời đẩy các tạp chất, kim loại nặng và thành phần hóa học ra khỏi dòng nước, cuốn chúng theo dòng thải hoặc đẩy về khu vực có áp suất thấp.

Màng RO 100 GPD sản xuất tại Hàn Quốc

Bên cạnh khả năng loại bỏ các chất rắn và ion kim loại nặng, công nghệ này còn có thể loại bỏ cả vi sinh vật, vi khuẩn có kích thước siêu nhỏ, mang đến nguồn nước tinh khiết, an toàn để uống trực tiếp mà không cần đun sôi.

Cấu tạo của sơ đồ mạch điện của máy lọc nước RO:

• Nguồn điện vào
• Bơm
• Van điện từ
• Van áp cao
• Van áp thấp

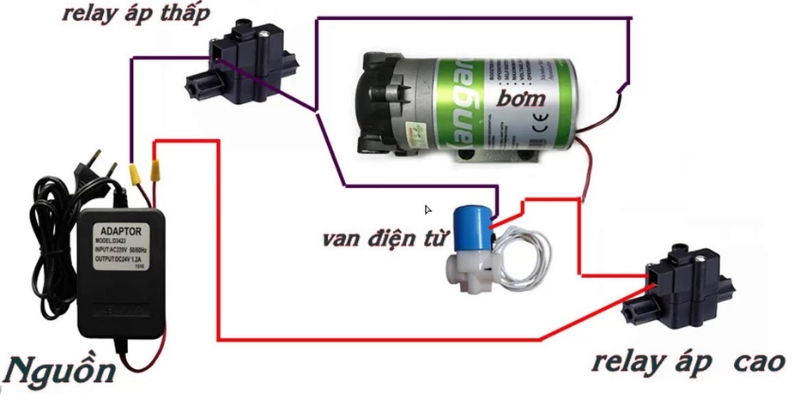

Sơ đồ mạch điện

Chức năng của mạch điện trong máy lọc nước là cung cấp và truyền tải nguồn điện đến các bộ phận khác nhau của thiết bị, đảm bảo máy vận hành ổn định và thực hiện hiệu quả quá trình lọc nước.

Mạch điện của máy lọc nước RO bắt đầu với bộ chuyển nguồn, có nhiệm vụ chuyển đổi điện áp từ 220V xuống 24V. Nguồn điện sau đó được dẫn đến van áp thấp – bộ phận này giúp kiểm soát và duy trì nguồn điện ổn định trước khi truyền đến các bộ phận tiếp theo. Trong trường hợp điện áp không ổn định, van áp thấp sẽ tự động ngắt điện để bảo vệ toàn bộ hệ thống.

Tiếp theo, nguồn điện được cấp đồng thời đến van điện từ và bơm áp. Cả hai thiết bị này hoạt động song song trong suốt quá trình lọc. Bơm có nhiệm vụ tạo áp lực để đẩy nước qua màng RO, còn van điện từ kiểm soát dòng nước giữa nước đã lọc và chưa lọc. Khi bơm ngừng hoạt động, van điện từ cũng sẽ đóng lại để ngăn nước tiếp tục chảy.

Cuối cùng, nguồn điện được truyền đến van áp cao, có vai trò kiểm soát lượng nước trong bình chứa. Khi nước đạt mức đầy, van áp cao sẽ tự động ngắt điện, dừng quá trình lọc để tránh tràn và đảm bảo an toàn cho thiết bị.

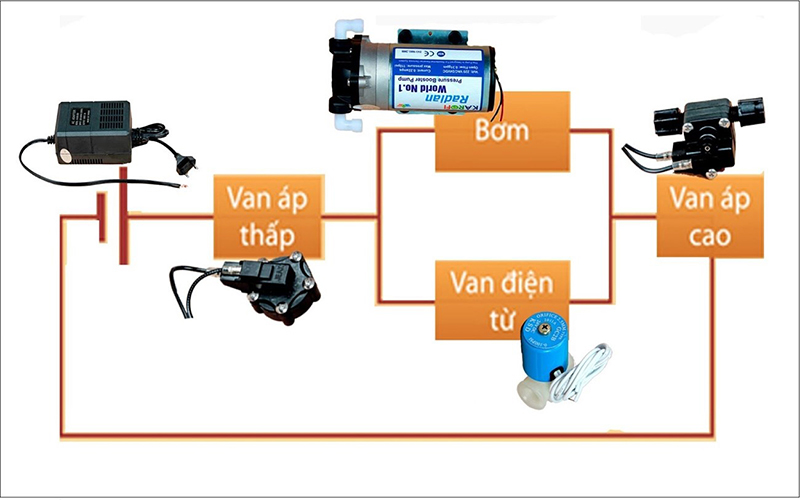

Nguyên lý hoạt động mạch điện

Lưu ý: Sơ đồ mạch điện được trình bày chỉ áp dụng cho các dòng máy lọc nước RO thông thường. Đối với máy lọc nước RO Hydrogen, mạch điện có thể được bổ sung thêm các bộ phận phục vụ cho quá trình tạo khí Hydrogen. Trong khi đó, máy lọc nước điện giải sử dụng nguyên lý điện phân để hoạt động nên mạch điện có cấu tạo phức tạp hơn và hoàn toàn khác so với sơ đồ mạch điện của máy RO thông thường.

Hy vọng rằng bài viết đã giúp bạn hiểu rõ hơn về sơ đồ và nguyên lý hoạt động của mạch điện trong máy lọc nước RO.
