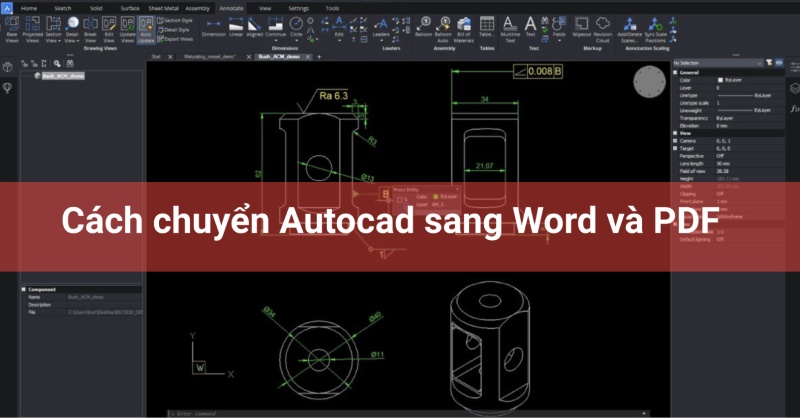

Cách chuyển Autocad sang Word và PDF bằng BetterWMF

Chuyển AutoCAD sang Word hoặc PDF là một thao tác cần thiết khi bạn muốn chia sẻ bản vẽ kỹ thuật với người khác mà không cần cài đặt phần mềm AutoCAD. Việc chuyển đổi này giúp dễ dàng quản lý tài liệu và đảm bảo rằng bản vẽ của bạn có thể mở được trên mọi thiết bị. Trong bài viết này, sẽ hướng dẫn bạn cách thực hiện việc chuyển AutoCAD sang Word và PDF nhanh chóng và hiệu quả.

Hướng dẫn chuyển file AutoCaD sang Word và PDF một cách nhan chóng

Phần mềm BetterWMF là công cụ hỗ trợ mạnh mẽ trong việc sao chép, cắt và chỉnh sửa hình ảnh từ AutoCAD sang Word hay PDF. Đặc biệt, phần mềm này giúp xử lý hình ảnh AutoCAD theo nhiều cách khác nhau, bao gồm:

• Sao chép, cắt và chỉnh sửa kích thước hình ảnh trong phạm vi được chọn.
• Loại bỏ màu nền để giúp hình ảnh sắc nét hơn, tránh tình trạng mờ nhạt, bị nhòe.
• Chỉnh sửa tự động kích thước hình ảnh phù hợp với các chương trình khác.
• Cân chỉnh tự động màu sắc hình ảnh, giúp cải thiện chất lượng hình ảnh.

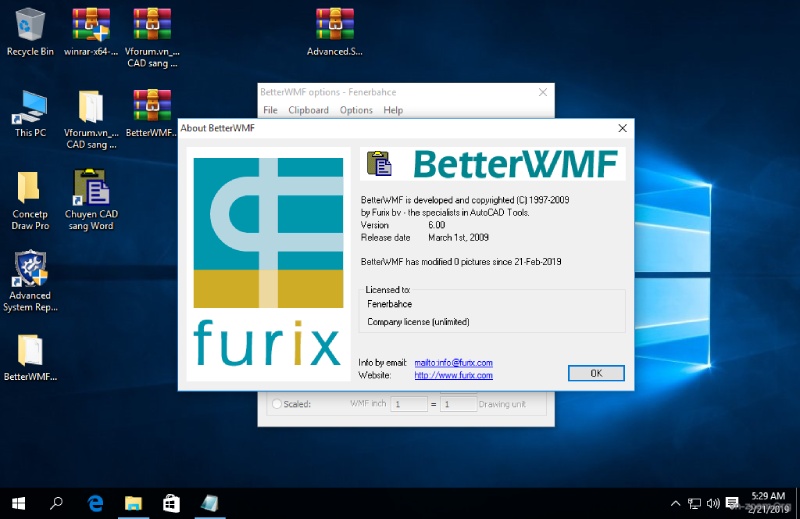

Phần mềm BetterWMF cho máy tính

Bước 1: Mở phần mềm BetterWMF

Truy cập vào Start → All Programs → BetterWMF → BetterWMF for AutoCAD LT.

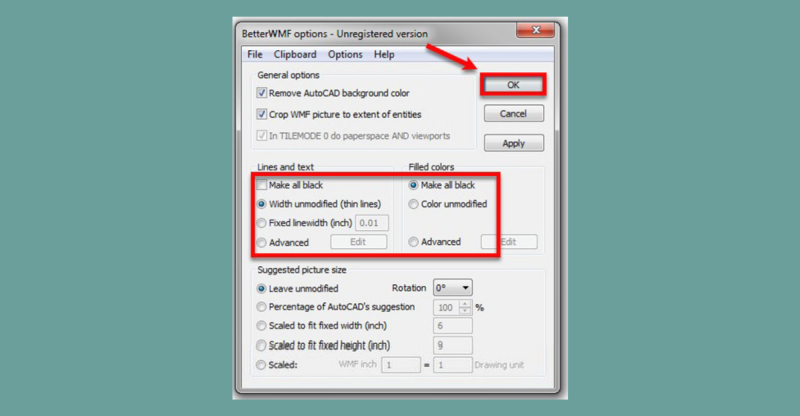

Sau khi mở phần mềm, thực hiện các tùy chỉnh như sau:

• Make all black: Thiết lập dòng kẻ và chữ thành màu đen. Màu nền sẽ chuyển sang màu đen.
• Width unmodified (thin lines): Đảm bảo bản vẽ có nét mảnh khi in ra.
• Fixed linewidth (inch): Điều chỉnh độ đậm của nét vẽ tùy theo kích thước bạn nhập vào.

Nhấn OK để lưu các thiết lập này.

Cửa sổ tùy chọn BetterWMF để sao chép hình ảnh từ AutoCAD

Bước 2: Sao chép hình ảnh từ AutoCAD

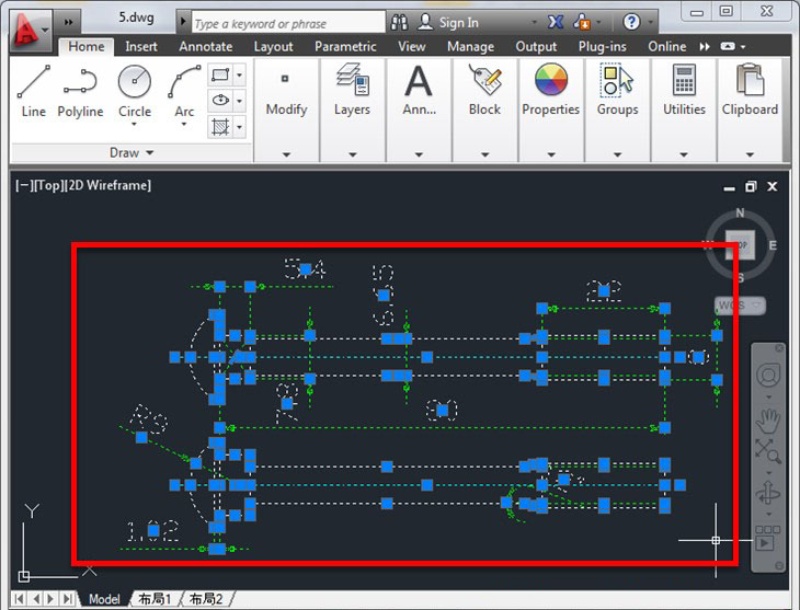

Mở file AutoCAD, di chuyển chuột để chọn phạm vi hình ảnh cần sao chép.

Nhấn tổ hợp phím Ctrl + C để sao chép hình ảnh đã chọn.

Chọn vùng cần sao chép trong AutoCAD

Bước 3: Dán hình ảnh vào Word

Mở MS Word và nhấn tổ hợp phím Ctrl + V để dán hình ảnh vào tài liệu.

BetterWMF sẽ đảm bảo hình ảnh được dán với chất lượng tốt, không bị lỗi font chữ.

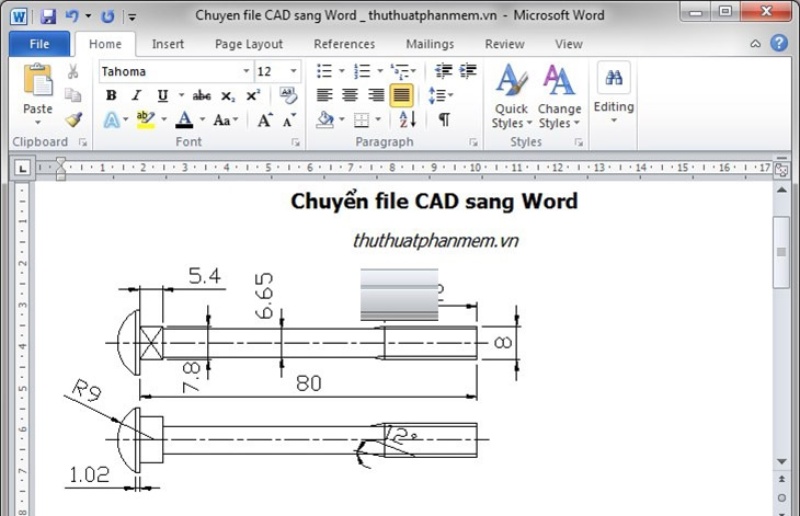

Dán hình ảnh vào MS Word sau khi sao chép từ AutoCAD

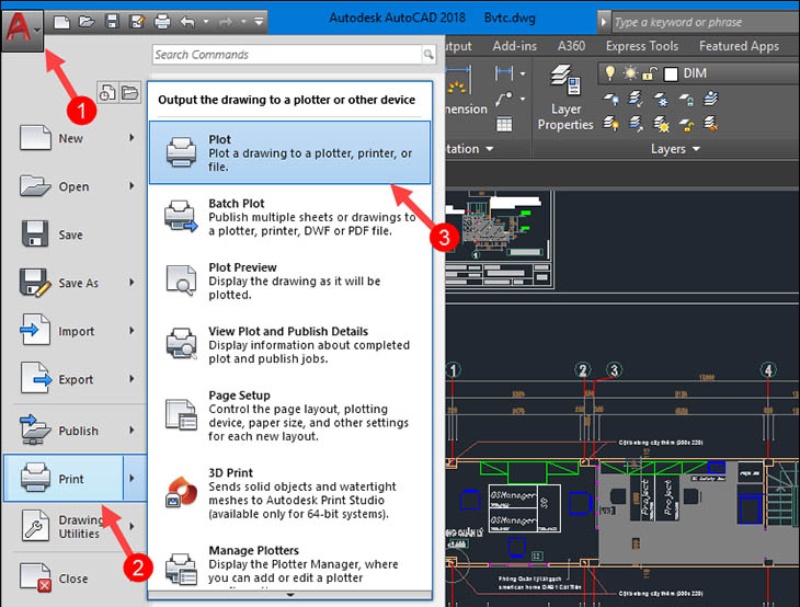

Bước 1: Mở AutoCAD, nhấn vào biểu tượng AutoCAD → Print → Plot.

Mở AutoCAD và chọn lệnh Export

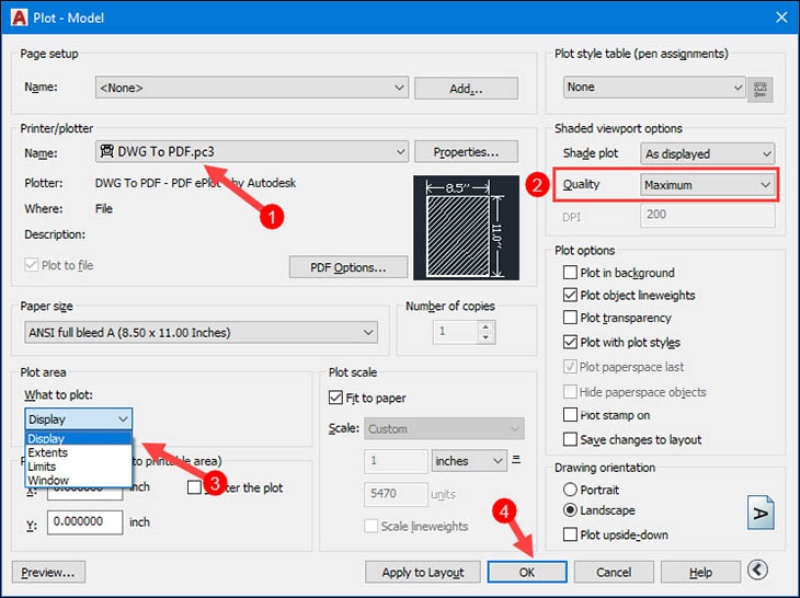

Bước 2: Trong phần Name, chọn DWG To PDF.pc3. Tại mục Quality, chọn chất lượng hình ảnh mong muốn. Trong mục What to plot, bạn có ba lựa chọn:

• Display: Chỉ in phần bản vẽ đang hiển thị trên màn hình.
• Extents: In toàn bộ bản vẽ.
• Window: In phần bản vẽ được chọn.

Sau khi điều chỉnh các tùy chọn, nhấn OK để xác nhận.

Thiết lập xuất file PDF trong AutoCAD

Bước 3: Chọn thư mục lưu file, sau đó nhấn Save để hoàn tất việc lưu file vào máy tính.

Chọn khu vực cần in trong AutoCAD khi xuất file PDF

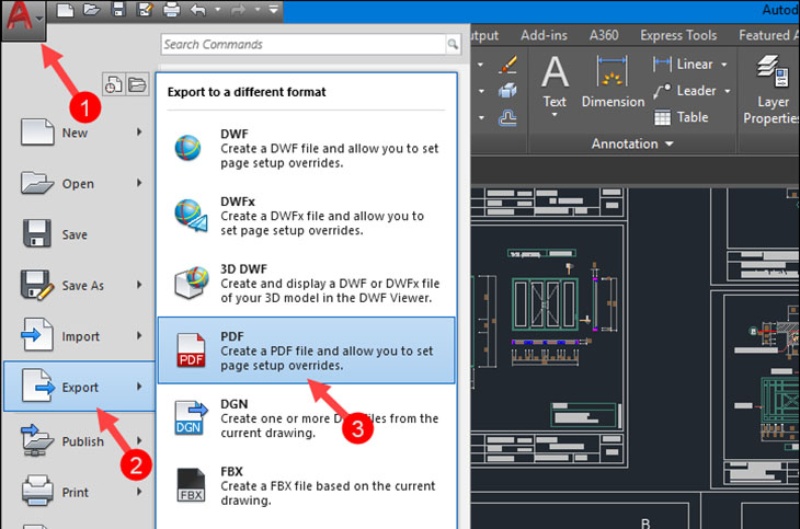

Bước 1: Mở phần mềm AutoCAD và nhấn vào biểu tượng AutoCAD → Export → PDF.

Lựa chọn chất lượng hình ảnh và xuất file PDF trong AutoCAD

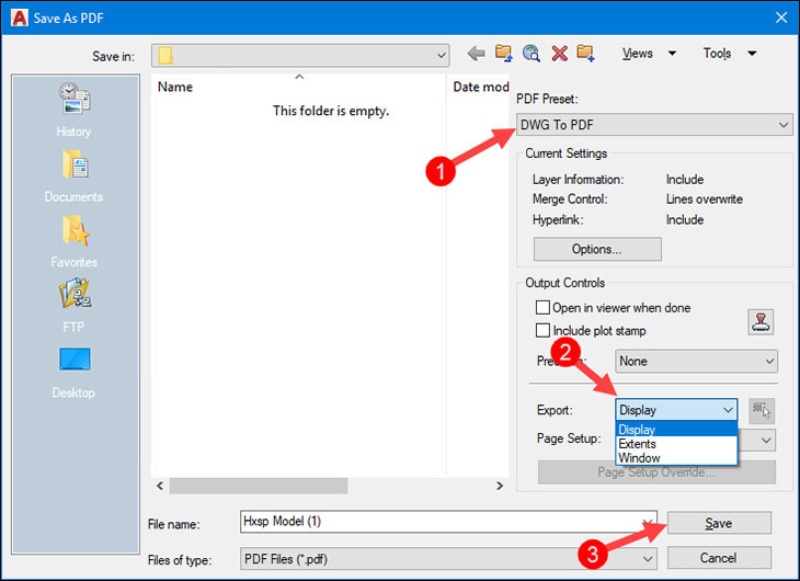

Bước 2: Trong cửa sổ Export PDF, tại mục PDF Preset, chọn DWG To PDF.

Tiếp theo, bạn thiết lập các tùy chọn như khi thực hiện lệnh Plot trong cách 1 để điều chỉnh chất lượng hình ảnh và vùng in.

Nhấn Save để lưu file PDF vào thư mục mong muốn.

Chọn định dạng lưu và thư mục trong AutoCAD khi xuất PDF

Bước 3: Khi màn hình hiển thị thông báo Plot and Publish Job Complete, có nghĩa là quá trình chuyển CAD sang PDF đã hoàn tất thành công.

Hy vọng rằng những hướng dẫn trên sẽ giúp bạn dễ dàng chuyển AutoCAD sang Word và PDF để phục vụ công việc một cách thuận tiện. Đừng quên theo dõi chuyên mục Kinh nghiệm của Siêu Thị Điện Máy - Nội Thất Chợ Lớn để cập nhật thêm những thông tin hữu ích và mẹo vặt trong quá trình làm việc.
